Free-Space Voltage Standing Wave Ratio Method

Als Industriestandard zur Charakterisierung der Antennen-Messkammer (engl. Antenna Test Range (ATR)) wird oft das sogenannte „Voltage Standing Wave Ratio“-Verfahren verwendet [1], [2]. Das Verfahren berechnet die Reflektivität aus den Signalschwankungen in der ATR. Der Aufbau besteht aus einer Sende- und Empfangsantenne, wobei die Empfangsantenne kontinuierlich entlang einer Quer- und Längsachsen zu der Sendeantenne innerhalb der Ruhezone (engl. Quiet Zone (QZ)) bewegt wird. Während die Antenne bewegt wird, wird das empfangene Signal durch einen Vektor-Netzwerkanalysator (VNA) erfasst. Das erfasste Signal besteht aus der Überlagerung des direkten Signals von der Sendeantenne und der reflektierten Signalen von der Seiten-, Rückwand und anderen Aspekten der Messkammer.  Es kommt zu einer Überlagerung von dem direkten Signal und den reflektierten Signalen, so dass das gemessene Signal in der QZ entlang der Bewegungsachse einer stehenden Welle ähnelt. Die Messung wird für verschiedene Winkel wiederholt, so dass reflektierte Signale aus verschiedenen Richtungen erfasst werden. In der Regel beträgt der Winkelschritt 15 Grad und der lineare Schritt eine halbe Wellenlänge.

Der Querscan umfasst die vordere Hälfte der QZ von -90 bis -90 °,  mit der Empfangsantenne in Richtung der Sendeantenne gerichtet. Der Längsscan deckt die hintere Hälfte von -90 bis -90 °,  mit der Empfangsantenne in Richtung der Rückwand gerichtet, ab.

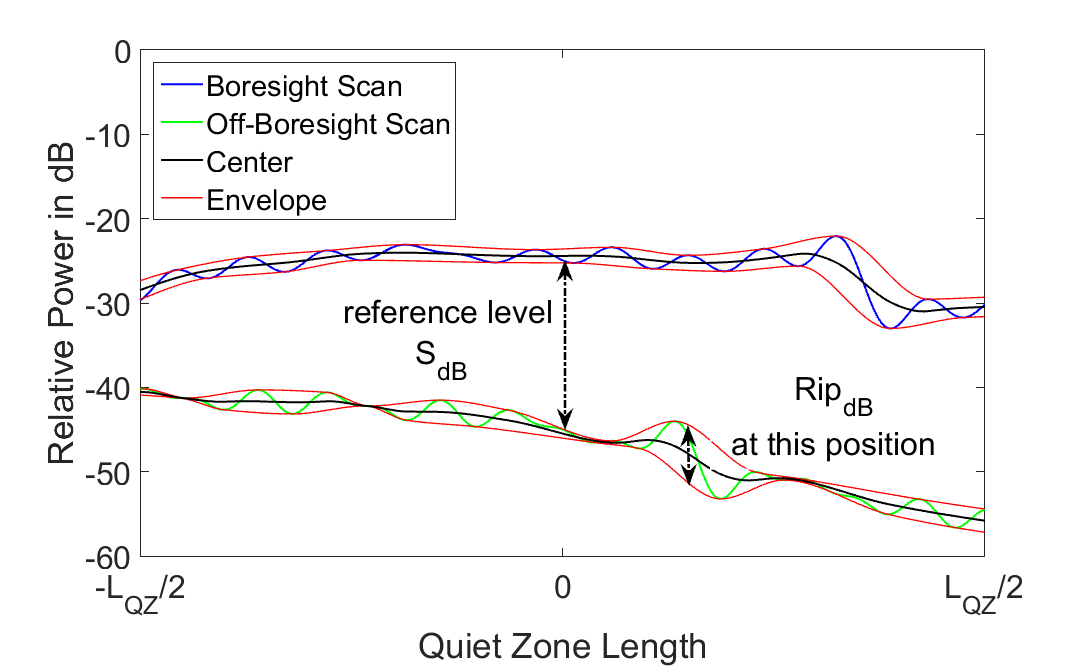

Schließlich wird die Reflektivität (maximaler Spitze-Spitze-Wert der Welligkeit) berechnet, nachdem die Referenzamplitude für den betrachteten Winkel korrigiert wird. Die folgende Gleichung gibt die Reflektivität an.



Literaturverzeichnis

[1] J. Appel-Hansen, "Reflectivity level of radio anechoic chambers," vol. 21, no. 04, pp. 490-498, July 1973.

[2] L. Hemming, Electromagnetic Anechoic Chambers: A Fundamental Design and Specification Guide, 1. ed., John Wiley & Sons Inc, 2002.

[3] H. Shakhtour, J. Pamp, D. Heberling, H. De Groot and B. de Groot, "Quiet zone characterization of a Built-It-Yourself Antenna Test Chamber. In Antennas and Propagation," in Antennas and Propagation (EuCAP), 9th European Conference on. IEEE, Lisbon, Portugal, 2015.
