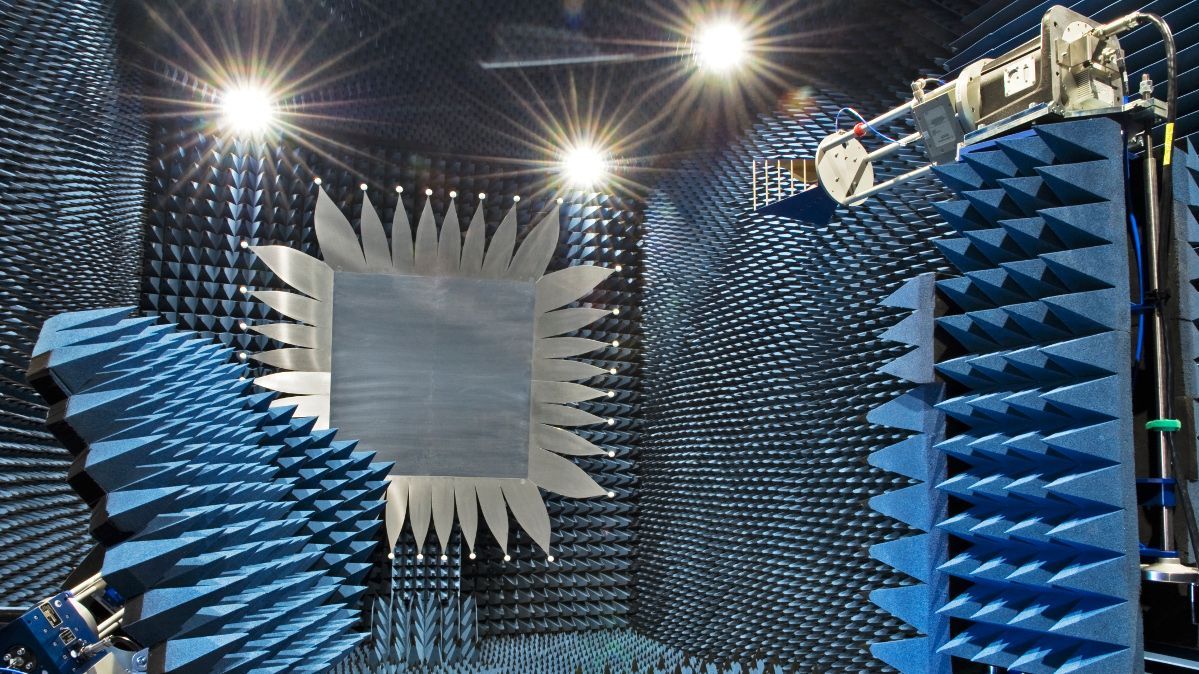

Fernfeld (Compact Range)
Hertz Messkammer
Spezifikationen
Frequenzbereich | 2 - 95 GHz | |
---|---|---|
Quiet Zone | Zylindrisch | |
Durchmesser, Länge | 1,2 m, 1,2 m | |
Amplitudenwelligkeit | < +/-0,4 dB (bei 10 GHz) | |
Phasewelligkeit | < +/- 2° (bei 10 GHz) | |
Kreuzpolarisation | < -35 dB (bei 10 GHz), abhängig von Größe der AUT | |
AUT Positionier | Achsen | Roll-over-Azimuth plus elevation squint und pick-up |
Genauigkeit | < +/- 0.03° | |
Max. AUT Gewicht | 100 kg | |
Cross-range slide (1,2 m Verfahrweg) für klassisches AUT APC in Azimut | ||
Optionaler dielektrischer Turm für rundstrahlende Antennen bis zu 12 kg | ||
Focal-Plane APC | Korrekturmöglichkeit in Azimut und Elevation durch Verschiebung der Sendeantenne in Fokalebene | |
HF Ausstattung | Rohde & Schwarz ZVA24 VNA als LO Quelle und Empfänger | |
Rohde & Schwarz SMF100A als HF Quelle an Sendeantenne | ||
Agilent 85309A LO/IF Distribution Unit und 85320 series mixers | ||
Messdynamik | 100 dB (bei 10 GHz) | |
Schirmmesskammer | 5 m x 5 m x 9 m | |
Steuersoftware und Postprocessing | ActiveCell 4 by Orbit/FR Europe | |
Zusätzliche Messausstattung | Gewinnstandards für 2 – 40 GHz | |
Lineare Achse (Länge 1,4 m) für Fieldprobing |
